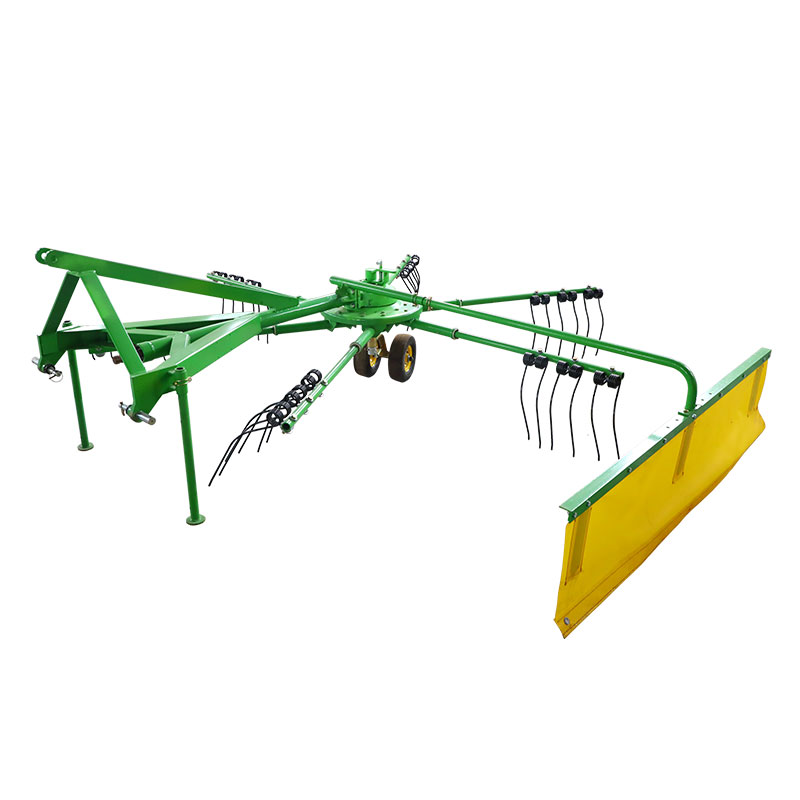

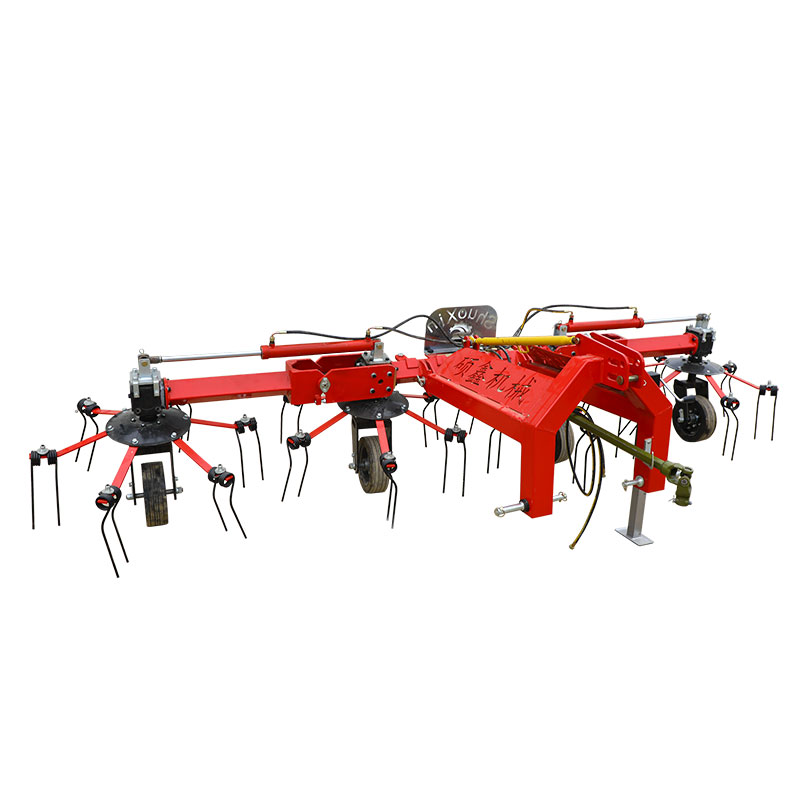

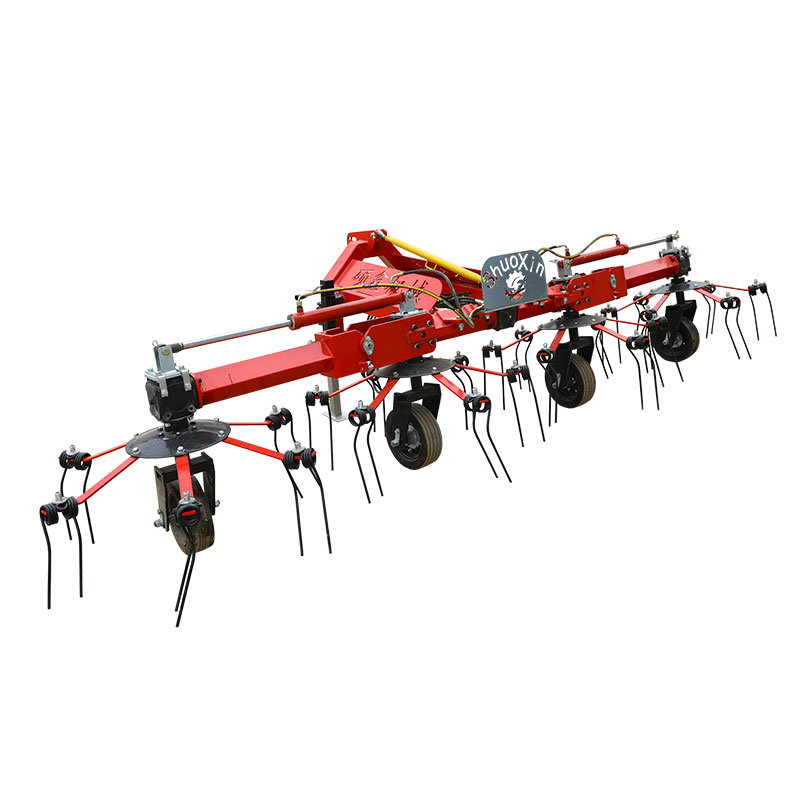

टोइंग हे रॅक रोटरी हे रोटरी रॅक

शुओक्सिन हे चीनमधील हे रोटरी हे रोटरी रॅक निर्माता आणि पुरवठादार टोंग करीत आहे जो घाऊक टोइंग हे रॅक रोटरी हे रोटरी रॅक करू शकतो.

रोटरी रॅक रोटरी आणि स्प्रिंग प्रकारात उपलब्ध आहेत. ऑपरेशन दरम्यान, रॅक ट्रॅक्टरद्वारे पुढे सरकतो आणि पॉवर आउटपुट शाफ्टद्वारे चालविला जातो.

हे मध्यभागी स्थापित केलेल्या निश्चित कॅमद्वारे नियंत्रित केले जाते आणि मध्य अक्षांभोवती फिरते, जेणेकरून तण आणि गवत काढणे यासारख्या कृती पूर्ण केल्या जातात.

रोटरी स्प्रिंग रॅक फिरणार्‍या भागाच्या सभोवताल वसंत theds तु दातांच्या बहुलपणासह सुसज्ज आहे आणि वसंत teeth तु दात स्वर्ड ऑपरेशन करण्यासाठी केन्द्रापसारक शक्तीने उघडले आहेत.

जर आपण वसंत turth तुच्या दातचा माउंटिंग कोन बदलला तर आपण गवत कार्य करू शकता.

रोटरी गवत रॅकमध्ये सैल गवत, कुरणात कमी नुकसान, हलके प्रदूषण आणि 12 ते 18 किमी/ताशी ऑपरेटिंग वेग आहे, ज्यामुळे त्यांना पिकिंग उपकरणे उचलणे सोपे होते.

क्षैतिज रोटरी रॅकमध्ये प्रामुख्याने निलंबन डिव्हाइस, एक चालण्याचे चाक, एक रॅक दात, एक गोळा करणारे बाफल आणि वेग कमी करणारा असतो. कामादरम्यान, पॉवर ट्रॅक्टरच्या पॉवर आउटपुट शाफ्टद्वारे प्रदान केली जाते. त्याचे कार्यरत तत्त्व आहेः युनिव्हर्सल जॉइंट ट्रान्समिशन शाफ्टद्वारे स्पीड चेंज गियर बॉक्समध्ये शक्ती प्रसारित केली जाते, प्रथम-स्टेज बेव्हल गियर घसरण, फिरणारी डिस्क शाफ्टचे फिरविणे, फिरणारी डिस्क आणि चाक डिव्हाइसची उभ्या अक्ष चालविणे गीअर बॉक्स बॉडीमध्ये बोल्ट्स आणि लहान गोल काटेद्वारे निश्चित केले जाते. टर्नटेबलवरील रॅक टूथ सीटद्वारे जबडा दात असेंब्ली टर्नटेबलवर निश्चित केली जाते. जेव्हा टर्नटेबल फिरते, तेव्हा रॅक दात हात टर्नटेबलच्या रोटेशनसह फिरतो, ज्यामुळे कुरणाची जाणीव होते. एकात्मिक ऑपरेशन्स

टॉविंग हे रॅक रोटरी गवत रोटरी रॅकचे आय.

रॅक एक चारा कापणी मशीन आहे जी कुरणात रॅक एकत्रित करते. कुरणात कापणी केल्यावर, शक्य तितक्या लवकर चमकीच्या परिस्थितीत पोहोचण्यासाठी, कुरणात एका स्प्रेडरसह सूर्यप्रकाश असणे आवश्यक आहे. स्प्रेडर शेतात कुरणात समान रीतीने पसरवू शकतो, ज्यामुळे पाण्याचे वेगवान बाष्पीभवन सुलभ होते आणि गाठींमध्ये कुरणात कापणे सुलभ होते किंवा साईलेजच्या आधी कोरडे होते. जेव्हा कुरणात ओलावा वाळवल्या जाऊ शकतो अशा स्थितीत पोहोचू शकतो, तेव्हा पिके एका धान्याच्या कोठारात एकत्रित केल्या जातात आणि बांधकामांच्या तयारीसाठी पट्ट्यामध्ये तोडले जातात. जेव्हा रॅक कार्यरत असेल, तेव्हा उन्हात गोळा करण्यासाठी किंवा पसरविण्यासाठी पीक हळूवारपणे हलविण्यासाठी वसंत teeths तु दात वापरा, कुरण किंवा हिरव्या फीडची गुणवत्ता सुधारण्यासाठी पिकामध्ये मिश्रित मोडतोड किंवा दगड टाळण्यासाठी.

रोटरी मॉवर उद्योग मानक जेबी/टी 10905-2008 नुसार, मॉवरने खालील मानकांची पूर्तता केली पाहिजे:

मॅगगॉट संग्रह स्वच्छ असावा, कुरणात तोटा आहे

लहान आणि गळतीचे प्रमाण 5%पेक्षा कमी असावे;

(२) स्टॅकची रुंदी 2 ~ 4.0 मीटर आहे;

()) अल्फल्फाची उत्पादकता 2.0 ~ 4.8 एचएम 2/एच आहे;

()) रॅकची उर्जा श्रेणी 17.5-25 किलोवॅट आहे.

रोटरी रॅक रोटरी आणि स्प्रिंग प्रकारात उपलब्ध आहेत. ऑपरेशन दरम्यान, रॅक ट्रॅक्टरद्वारे पुढे सरकतो आणि पॉवर आउटपुट शाफ्टद्वारे चालविला जातो. हे मध्यभागी स्थापित केलेल्या निश्चित कॅमद्वारे नियंत्रित केले जाते आणि मध्य अक्षांभोवती फिरते, जेणेकरून तण आणि गवत काढणे यासारख्या कृती पूर्ण केल्या जातात. रोटरी स्प्रिंग रॅक फिरणार्‍या भागाच्या सभोवताल वसंत theds तु दातांच्या बहुलपणासह सुसज्ज आहे आणि वसंत teeth तु दात स्वर्ड ऑपरेशन करण्यासाठी केन्द्रापसारक शक्तीने उघडले आहेत. जर आपण वसंत turth तुच्या दातचा माउंटिंग कोन बदलला तर आपण गवत कार्य करू शकता. रोटरी गवत रॅकमध्ये सैल गवत, कुरणात कमी नुकसान, हलके प्रदूषण आणि 12 ते 18 किमी/ताशी ऑपरेटिंग वेग आहे, ज्यामुळे त्यांना पिकिंग उपकरणे उचलणे सोपे होते.

Ii.main रचना आणि तत्त्व ऑपरेट करा

कुरण दिशा आणि मशीन दिशा दरम्यानच्या संबंधानुसार, रॅकला क्षैतिज आणि बाजूकडील दोन श्रेणींमध्ये विभागले जाऊ शकते (मॉडेल साइड गवत वापरते).

साइड गवत एकात्मिक गवत मशीनच्या प्रगतीच्या दिशेने समांतर आहे. कारण गवत चळवळीचे थोडे अंतर आणि कमी समावेश आहे, कापणीनंतर गवतचे प्रोफाइल तुलनेने व्यवस्थित, सैल आणि एकसारखे आहे आणि उच्च उत्पन्न देणार्‍या नैसर्गिक गवताळ प्रदेश आणि कृत्रिम गवताळ प्रदेशासाठी योग्य आहे.

कुरण कापणीची गुणवत्ता आणि कार्यक्षमता सुनिश्चित करण्यासाठी, बाजूकडील रॅकची तत्त्व आणि रचना वापरली जाते.

1. रॅक पॉवर

मॉडेल तीन-बिंदू निलंबन स्वीकारते, जे समोरच्या ट्रॅक्टरकडून स्प्लिन शाफ्ट आउटपुटद्वारे समर्थित आहे आणि मागे घेण्यायोग्य स्प्लिन शाफ्टद्वारे शक्ती प्रसारित करते. म्हणजेच, ट्रॅक्टरच्या ड्रायव्हिंग दरम्यान, हँग झाल्यानंतर मॉवरचे कार्य सुरू केले जाऊ शकते आणि इच्छेनुसार थांबविले जाऊ शकते, जेणेकरून ते कार्यरत किंवा फिरत नसताना मॉवर सुरू करता येईल आणि इच्छेनुसार थांबू शकेल जेणेकरून त्याचा उपयोगिता सुधारू शकेल.

२. रॅकची एकूण रचना

म्हणूनटोइंग हे रॅक रोटरी हे रोटरी रॅकगर्दी करणे, गवत, समतुल्य करणे, कोरडे करणे आणि हलविणे यासारख्या अनेक कार्ये आहेत, रॅकचा वापर स्वच्छ आणि नियमित चरणे गवत एकत्रित करण्यासाठी केला जाऊ शकतो आणि कुरणात प्रवास करण्यासाठी कमी अंतर आहे आणि कुरणांची संख्या कमी होते, आणि गवत कमी होणे आणि पशु पलीकडे असलेल्या पशुवैद्यकीय आहाराच्या आधुनिक संकल्पनेनुसार उच्च पौष्टिक रचनांमध्ये प्रवेश करणे. या हेतूसाठी, आमच्या कंपनीच्या क्षैतिज रोटरी रॅकची एकूण रचना खाली दर्शविली आहे.

क्षैतिज रोटरी रॅकमध्ये प्रामुख्याने निलंबन डिव्हाइस, एक चालण्याचे चाक, एक रॅक दात, एक गोळा करणारे बाफल आणि वेग कमी करणारा असतो. कामादरम्यान, पॉवर ट्रॅक्टरच्या पॉवर आउटपुट शाफ्टद्वारे प्रदान केली जाते. त्याचे कार्यरत तत्त्व आहेः युनिव्हर्सल जॉइंट ट्रान्समिशन शाफ्टद्वारे स्पीड चेंज गियर बॉक्समध्ये शक्ती प्रसारित केली जाते, प्रथम-स्टेज बेव्हल गियर घसरण, फिरणारी डिस्क शाफ्टचे फिरविणे, फिरणारी डिस्क आणि चाक डिव्हाइसची उभ्या अक्ष चालविणे गीअर बॉक्स बॉडीमध्ये बोल्ट्स आणि लहान गोल काटेद्वारे निश्चित केले जाते. टर्नटेबलवरील रॅक टूथ सीटद्वारे जबडा दात असेंब्ली टर्नटेबलवर निश्चित केली जाते. जेव्हा टर्नटेबल फिरते, तेव्हा रॅक दात हात टर्नटेबलच्या रोटेशनसह फिरतो, ज्यामुळे कुरणाची जाणीव होते. एकात्मिक ऑपरेशन्स

Iii. तपशील

1. विशिष्टता

2. टर्न टेबल

रोटरी रॅक रिड्यूसरच्या खालच्या टोकाला एक टर्नटेबल आहे. टर्नटेबल समान रीतीने

परिघासह 6 रॅक शस्त्रे वितरीत करते. फिरत्या डिस्कवर रॅक दात निश्चित केले जातात. प्रत्येक रॅक टूथ आर्मचा शेवट वसंत rake तुच्या दातांच्या जोडीला निराकरण करतो. जेव्हा रॅक चालू असतो, तेव्हा रॅक टूथ आर्मची शक्ती टर्नटेबलद्वारे प्रदान केली जाते आणि रॅक टूथ आर्म रोटेशन डिस्कद्वारे फिरविला जातो, ज्यामुळे रॅक रॅक ऑपरेशनची जाणीव होते.

लोडिंग प्लेटच्या वरच्या भागामध्ये एक समायोजित हँडल आहे (आकृतीमध्ये दर्शविल्याप्रमाणे), हँडल उचलते आणि स्क्विड बारचा कोन समायोजित करण्यासाठी टर्नटेबल फिरवते. वेगवेगळ्या कोनात भिन्न कार्ये असतात, जेणेकरून मशीनमध्ये भिन्न कार्ये असतात, मुख्यत: गवत, सपाट, सूर्य कोरडे, स्थलांतर इत्यादी.

3. टाइन

रॅकची रचना आकृतीमध्ये दर्शविली आहे. रॅक टूथचा वरचा टोक सहजपणे अडथळ्यावर मात करण्यासाठी त्याची लवचिकता वाढविण्यासाठी स्क्रोल आकारात बनविला जातो. टिन दातचा खालचा टोक कमानाच्या आकारात तयार होतो जेणेकरून कुरणात दाताच्या पृष्ठभागावर कुरण उचलले जाऊ शकते आणि वसंत रिंग फिरविली जाते. डावीकडील आणि उजवीकडे, लॅप्सची संख्या डाव्या आणि उजव्या चार मंडळांच्या समान आहे. 60 एसआय 2 एमएन सामग्री वापरणे, टिकाऊ आणि चांगली लवचिकता.

4.pto शाफ्ट

ड्राइव्ह शाफ्ट प्रामुख्याने ट्रॅक्टर आउटपुट पॉवर रेड्यूसरमध्ये प्रसारित करते. ट्रॅक्टरच्या पॉवर आउटपुट शाफ्ट आणि स्पीड रिड्यूसरच्या इनपुट शाफ्ट दरम्यान मोठ्या अंतरामुळे, पॉवर ट्रान्समिशनची विश्वासार्हता सुनिश्चित करण्यासाठी, ट्रान्समिशन शाफ्टचा एक टोक वेग आवश्यकतेनुसार आणि प्रसारण आवश्यकतेनुसार ट्रॅक्टरच्या आउटपुट शाफ्टशी जोडला गेला आहे आणि दुसरा टोक कपलिंगद्वारे उत्तीर्ण झाला आहे. हे पॉवरच्या गुळगुळीत प्रसारणाची जाणीव करण्यासाठी रेड्यूसरच्या पिनियन गियर शाफ्टच्या इनपुट एंडशी जोडलेले आहे.

5. ट्रान्समिशन यंत्रणा

स्थिती आणि संरचनेच्या आवश्यकतेनुसार, रेड्यूसर पॅलेट 4 वर ठेवला जातो, त्याचे इनपुट एंड स्मॉल बेव्हल गियर शाफ्ट ट्रान्समिशन शाफ्टशी जोडलेले आहे आणि मोठ्या बेव्हल गियर शाफ्ट स्प्लिन एंडचा आउटपुट एंड डिस्कशी जोडलेला आहे. रचना खालील आकृतीमध्ये दर्शविली आहे.

IV.INSTALLATION TOWING TOWING HAY RAK रोटरी हे रोटरी रॅक

उत्पादन पॅकिंग सूचीनुसार दुरुस्त केल्यानंतर, एक सपाट मजला निवडा आणि क्रमाने असेंब्लीसह पुढे जा.

1. मुख्य फ्रेम वरची बाजू खाली करा, नंतर चालण्याचे टायर स्थापित करा;

2. मुख्य फ्रेम खाली खाली करा आणि मुख्य फ्रेम शिल्लक ठेवण्यासाठी समोरच्या टोकाला दोन पाय ठेवा.

3. एका वेळी वरच्या शॅंक रॉड एकत्र करा, रॉड एंड बेअरिंग कॅम ग्रूव्हमध्ये असणे आवश्यक आहे याची खात्री करण्यासाठी लक्ष द्या, जेणेकरून टिन दात फिरविण्यासाठी कॅम फिरविला जाऊ शकेल;

4. गवत बफल कनेक्टिंग रॉड स्थापित करा आणि गवत बफल कनेक्ट करा.

इनपुट ड्राइव्ह शाफ्ट 6 च्या स्प्लिन शाफ्ट स्लीव्हमध्ये इनपुट शाफ्ट 6 घाला आणि स्थापना पूर्ण करण्यासाठी पिन सुरक्षित करा.

V.operation आणि वापरणे

1. वापरण्यापूर्वी प्रत्येक फिरणार्‍या भागामध्ये वंगण पूर्णपणे जोडा;

2. समायोजित करताना, ट्रॅक्टर थांबविण्यासाठी आणि थांबविण्यासाठी हळूहळू अंमलबजावणी कमी करा आणि ते थांबवा. बूट स्थितीत कठोर समायोजन आणि देखभाल;

3. ऑपरेशन दरम्यान, ड्रायव्हरने पुष्टी केली पाहिजे की ऑपरेशन सुरू करण्यापूर्वी काही विशिष्ट श्रेणीत कोणीही किंवा इतर अडथळे नाहीत;

4. कामाच्या शेवटी, उपकरणांची सुरक्षित पार्किंग सुनिश्चित करण्यासाठी लेव्हलिंग साइट निवडणे आवश्यक आहे;

5. ऑपरेशन दरम्यान, ते अनियंत्रितपणे तीक्ष्ण वळण घेणार नाहीत आणि मैदान फिरवल्याशिवाय अंमलबजावणी वाढवण्यास मनाई आहे.

.

Vi. मेन्टेनन्स आणि समस्यानिवारण

1. नियमितपणे सर्व बोल्ट आणि काजूची घट्ट डिग्री तपासा;

2. गीअर बॉक्स वंगण त्या ठिकाणी, लवचिक रोटेशन;

3. बेअरिंग खराब झाले नाही हे सुनिश्चित करण्यासाठी, दात आकाराचे स्वरूप योग्य आहे, थकलेल्या किंवा खराब झालेल्या भागांची वेळेवर पुनर्स्थित करणे;

4. प्रत्येक 8 तासांच्या कामाच्या संबंधित बाबी तपासा.
